精品日韩国产一区二区三区_亚洲欧美日韩福利久久_青青在线视频免费_国产深夜精品福利_手机在线亚洲欧美日韩_亚洲成人电影免费在线观看_无码影视免费在线观看_99热这里只有精品10_国产男女免费完整视频_少妇厨房与子伦厨房视频

       合理設(shè)計(jì)高效雙功能氧電催化劑的納米結(jié)構(gòu)是其應(yīng)用于新型可充電鋅空氣電池是必要的。特別是，具有高表面積的三維多孔結(jié)構(gòu)能夠提高了電解質(zhì)的傳輸和電荷轉(zhuǎn)移效率。采用噴霧熱解和雙氰胺后處理的方法制備了具有高比表面積的納米鎳包埋的碳納米管(bCNTs)組成的三維多孔微球。在熱處理過(guò)程中，熱穩(wěn)定的MgO基體限制了金屬鎳納米催化劑的晶體生長(zhǎng)，從而控制了bCNTs的厚度和長(zhǎng)度。MgO-Ni微球中較高的MgO比例會(huì)導(dǎo)致金屬鎳納米晶更小，從而導(dǎo)致bCNTs的生長(zhǎng)更薄、更短。通過(guò)控制bCNTs的厚度和長(zhǎng)度，形貌優(yōu)化的高比表面積微球表現(xiàn)出高的電化學(xué)比表面積(ECSA)和提高氧氧化還原活性，特別是對(duì)氧還原反應(yīng)(ORR)。為了彌補(bǔ)低氧析氧反應(yīng)(OER)活性，花狀Co₃O₄納米顆粒通過(guò)一個(gè)簡(jiǎn)單的自下而上的過(guò)程裝飾在微球上。制備的復(fù)合微球(Co/CNT_10Mg/ Ni)在KOH基電解質(zhì)中表現(xiàn)出比Pt/C和RuO₂更好的ORR和OER活性。Co/CNT_10Mg/Ni作為ZABs的空氣陰極，比Pt/ C RuO2體系具有更低的極化率、更高的功率密度(181 mW cm^-2)和更穩(wěn)定的循環(huán)性能(250 h)。


圖1 Co/CNT_10Mg/Ni的形成示意圖。


圖2 CNT_10Mg/Ni的(a) SEM圖像，(b和c) TEM圖像，(d) HR-TEM圖像，(e) SAED圖像，(f)元素映射圖像。

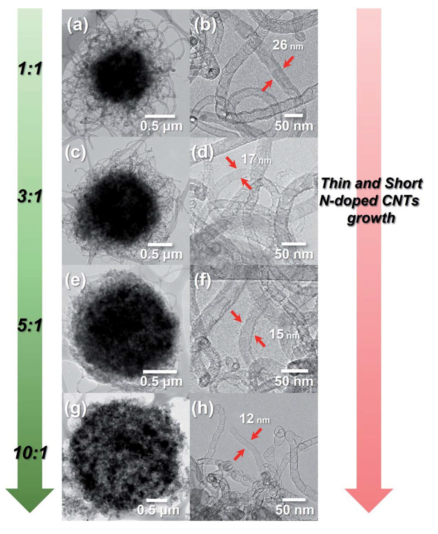

圖3 CNT_{_x}Mg/Ni: (a和b) 1: 1， (c和d) 3: 1， (e和f) 5: 1， (g和h) 10: 1的不同Mg和Ni比例的透射電鏡圖像。

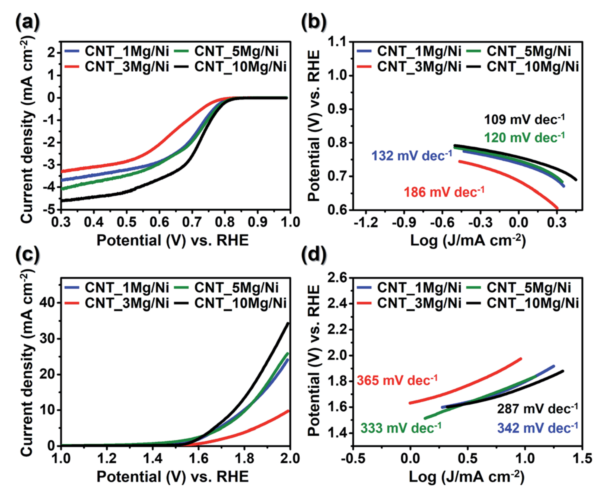

圖4. (a, b)不同Mg和Ni配比CNT__xMg/Ni的ORR和(c, d) OER性能:(a) LSV曲線(xiàn)，(b) Tafel曲線(xiàn)，(c) LSV曲線(xiàn)，以及(d)相應(yīng)催化劑的Tafel圖。


圖5 Co/CNT_10Mg/Ni:(a) SEM圖像，(b和c) TEM圖像，(d) HR-TEM圖像，(e) SAED圖像，(f)元素映射圖像。


圖6 Co/CNT_10Mg/Ni的XPS譜圖:(a) Co 2p， (b) O 1s， (c) c 1s， (d) N 1s。


圖7  Co/CNT_10Mg/Ni的(a-c) ORR和(d-f) OER性能，CNT_10Mg/Ni, b-Co₃O₄, RuO₂和Pt/C: (c)計(jì)時(shí)電流響應(yīng)，(d) LSV曲線(xiàn)，(e) Tafel圖，以及 (f)相應(yīng)催化劑的Nyquist圖。


圖8 Co/CNT_10Mg/Ni的 (a)極化和相應(yīng)的功率密度曲線(xiàn)，(b)放電和電荷極化曲線(xiàn)，(c)比能量密度，(d)速率性能和(e)恒電流放電和充電試驗(yàn)。

       相關(guān)科研成果由韓國(guó)高麗大學(xué)Jung-Kul Lee等人于2021年發(fā)表在J. Mater. Chem. A. (DOI: 10.1039/d1ta08217e)上。原文：Macroporous microspheres consisting of thickness-controlled bamboo-like CNTs and flower-like Co3O4 nanoparticles as highly efficient bifunctional oxygen electrocatalysts for Zn–air batteries。

轉(zhuǎn)自《石墨烯研究》公眾號(hào)
