本文研究了太赫茲(THz)金屬-石墨烯混合元傳感并實驗證明其用于檢測象形圖水平的百菌清溶液。由于滴干農藥在不同濃度下對石墨烯的費米能級的調節，反射式THz強度可以在時間域和譜域進行調制。此外，設計的超材料結構在諧振頻率處支持環偶極子模態的激發。這些特性使檢測限低至100 pg mL
-1。因此，金屬-石墨烯雜化超材料結合環偶極諧振為開發超靈敏THz傳感器開辟了新途徑，在環境監測和食品安全方面具有廣闊的應用前景。
圖1. (a)超材料陣列和單元格示意圖。(b)不含石墨烯和含石墨烯的樣品顯微鏡圖像。插圖:石墨烯層的拉曼光譜。
圖2. (a)反射式THz光譜的實驗設置。(b)百菌清溶液混合石墨烯-元傳感器示意圖。
圖3. (a)含/不含石墨烯的元傳感器的模擬反射光譜。(b)和金屬-石墨烯混合元傳感器在1.111 THz處的模擬反射光譜和電場分布隨費米能量(0-0.15 eV)的函數關系。

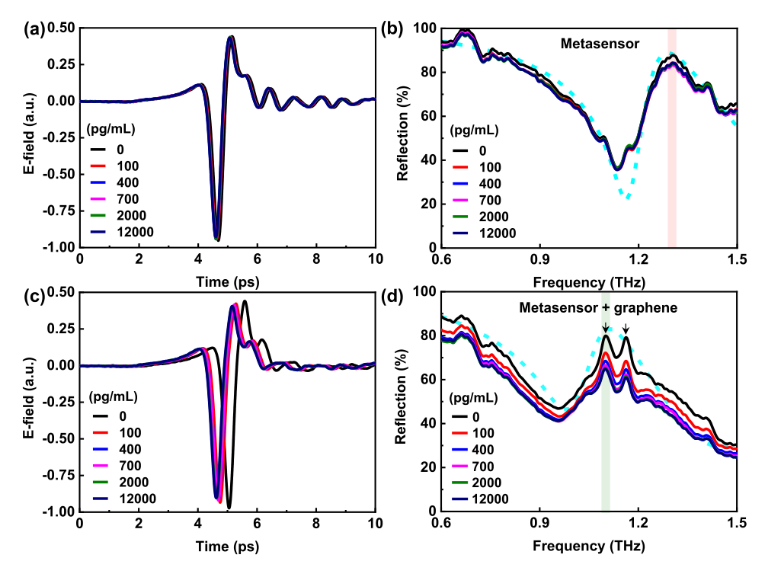

圖4. 農藥傳感應用的實驗測量。(a)和為裸元傳感器的時域波和反射光譜。(c)和為石墨烯涂層THz元傳感器的時域波和反射光譜。青色虛線為0 pg mL
-1時的模擬結果。

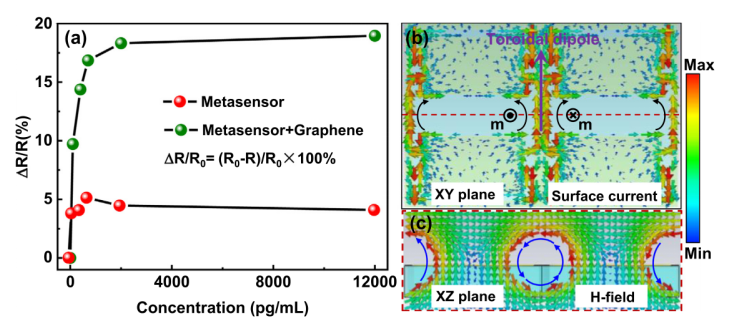

圖5. (a)測得的反射差
ΔR/
R0隨農藥濃度的變化。共振頻率下超材料中產生的表面電流密度和磁場。
相關研究成果由江蘇大學微納光電子與太赫茲技術研究院Yunxia Ye和Xudong Ren等人于2022年發表在Optics Communications (https://doi.org/10.1016/j.optcom.2022.129025)上。原文：Tracing pictogram-level chlorothalonil pesticide based on terahertz metal–graphene hybrid metasensors。
轉自《石墨烯研究》公眾號
