范德瓦爾斯(vdW)異質結構在納米電子學和光電子學中表現出極好的應用前景。我們提出了一種由石墨烯和WGe
2N
4單層(ML)組成的新型vdW異質結構，并通過第一性原理計算研究了外部電場(
Eext)對肖特基勢壘高度(SBH)的影響。由于界面相互作用較弱，這兩個組分層都很好地保持了其基本的電子特性。石墨烯/WGe
2N
4異質結對
Eext很敏感。在
Eext =-0.3 V/Å和0.6 V/Å時，接觸分別變?yōu)閚型和p型歐姆接觸。這些發現表明，石墨烯/WGe
2N
4 vdW異質結構在納米電子學中具有廣闊的應用前景。
圖1. (a)優化后的ML WGe
2N
4的俯視圖和側視圖；(b)優化后的石墨烯/WGe
2N
4 vdW異質結構的俯視圖和側視圖。
圖2. (a) ML WGe
2N
4的能帶結構。(b-c)石墨烯/ WGe
2N
4超晶胞vdW異質結的投影能帶結構(2×2)/()；(c)()/(3×3)；(d)具有(2×2)/()的超晶胞石墨烯/ WGe
2N
4 vdW異質結單元素的PDOS。

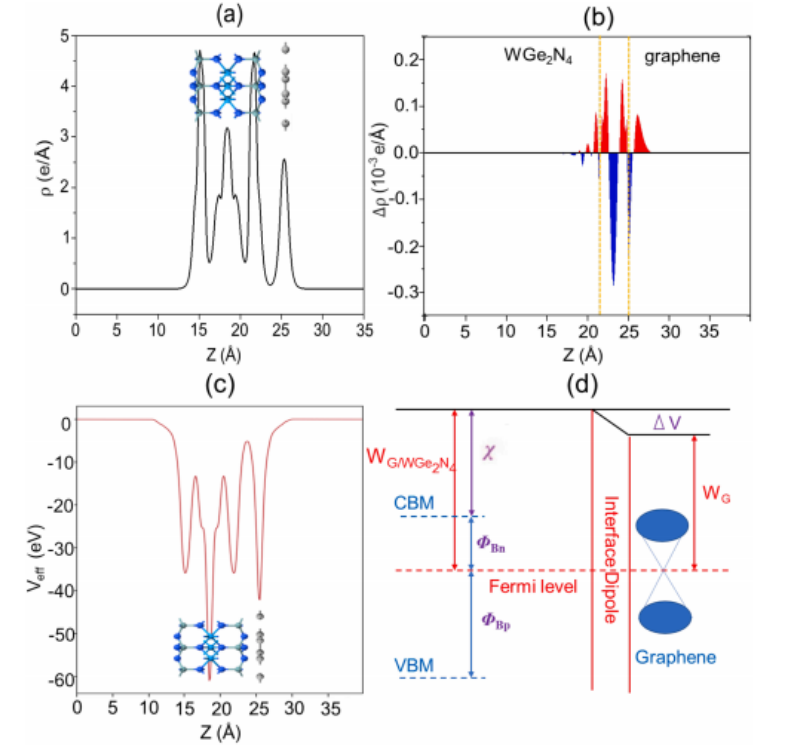

圖3. 石墨烯/ WGe
2N
4 vdW異質結的( a )平面平均電荷密度；( b )平面平均電荷密度差；( c )沿z軸的靜電勢；( d )能帶圖。
圖4 .切片交叉過程中的橫截面和電子局部化函數(ELF) (a) C-C鍵；(b) Ge-N鍵；(c) W-N鍵。
圖5. 電場作用下石墨烯/WGe
2N
4 vdW異質結構的投影能帶結構。(a)−0.3 V/Å, (b)−0.1 V/Å, (c)0.2 V/Å, (d) 0.6 V/Å。

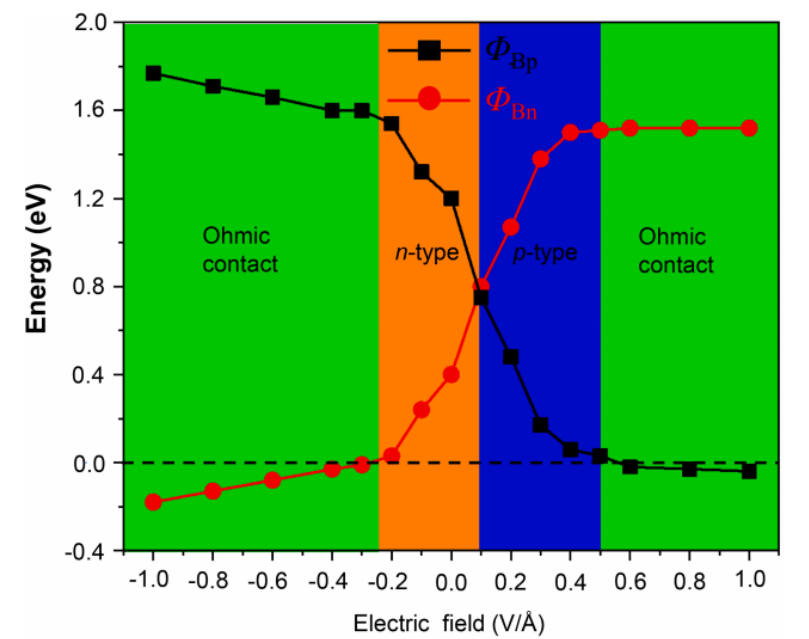

圖6. 石墨烯/WGe
2N
4 vdW異質結構在外加電場作用下的SBH演化。
相關研究成果由北方工業大學機械與材料工程學院XinQi Yuan等人于2024年發表在Surface Science (https://doi.org/10.1016/j.susc.2024.122450)上。原文：Graphene/WGe
2N
4 van der Waals heterostructure: Controllable Schottky barrier by an electric field
